凈化車間潔凈度級別如何確定及計算分析

華銳凈化 / 2020-07-27 06:53:15 / 閱讀次

凈化車間潔凈度級別如何確定及計算分析凈化車間潔凈度級別如何確定及計算分析

一、凈化車間的規格

凈化車間的規格一般適用于美國聯邦規格No.209B。這個規格對凈化間的環境要素即空氣潔凈度、溫濕度、室內壓等都進行了規格化規定。但是，伴隨著潔凈化程度的不斷提高，美國聯邦規格進行了改版，其內容主要是以潔凈度進行分類。最新版已成為No209E，名稱也進行了變更。No.209E的級別表示是把0.5um以上的顆粒數為10x個/m3，把X表示成級別，同時加上米制M的意思，表示成M3.5等等。在表7里表示的是美國聯邦規格No.209B，表8表示的是美國聯邦規格No.209E。在日本，相應的規格是JIS B9920。JIS9920的級別表示是把0.1um以上的顆粒數規定為10的x立方個，用Y表示級別。表9、圖2表示了JIS B 9920的級別的主要內容。

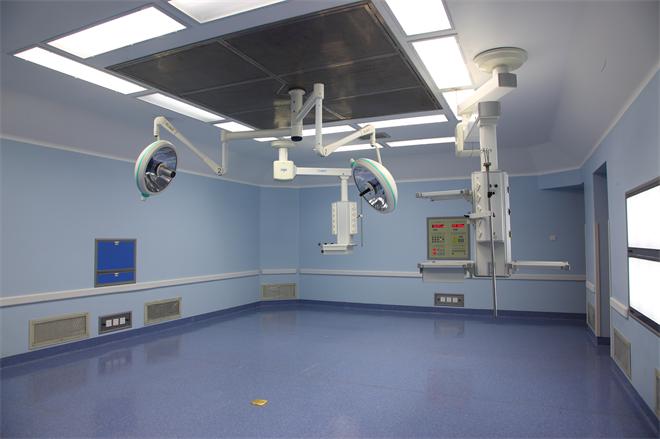

凈化車間潔凈度

表7 美國聯邦規格No.209B

凈化間級別

粒子

室內壓力Pa

mmH2O

溫度

濕度

氣流

換氣次數

照度

粒徑

累計粒子數

范圍

（℃）

推薦值（℃）

差

（℃）

高

（%）

最低

誤差

100

1000

10000

100000

≥0.5

≥5

≥0.5

≥5

≥0.5

≥5

100

1000

10000

100000

700

+13

（+1.3）

以上

19.4—

22.2

±2.8

特別時為±1.4

±10

特別時為±5

層流方式

0.45m/s

±0.1m/s

非層流方式

≥20次/h

1080--1620

表8 美國聯邦規格No.209E的潔凈度級別分類

級別上限值是各級別名。上限值用指定粒徑以上的濃度（單位堆積粒子數）表示。*

級別名稱**

級別上限值

粒徑

0.1um

粒徑

0.2um

粒徑

0.3um

粒徑

0.5um

粒徑

5um

SI***

English

Unit

(m3)

(ft3)

(m3)

(ft3)

(m3)

(ft3)

(m3)

(ft3)

(m3)

(ft3)

M1.5

M2.5

M3.5

M4.5

M5.5

M6.5

100

1000

10000

100000

350

1240

3500

12000

35000

9.91

35.0

99.1

350

991

75.7

265

757

2650

7570

26500

75700

2.14

7.50

21.4

75.0

214

750

2140

30.9

106

309

1060

3090

10600

30900

0.875

3.00

8.75

30.0

87.5

300

875

10.0

35.3

100

353

1000

3530

10000 35300

100000

353000

1000000

3530000

10000000

0.283

1.00

2.83

10.0

28.3

100

283

1000

2380

10000

28300

100000

283000

247

618

2470

6180

24700

61800

7.00

17.5

70.0

175

700

1750

*上表中表示的級別上限值僅僅是為了級別分類而定義的，并不表示實際的粒徑分布值。

**針對中間級別的濃度上限值，用如下的公式進行計算。

粒子直徑/m3=10M(0.5/d)2.2，其中，M : SI單位里的級別名稱，D :粒徑

***國際單位（Systeme International d’Unites的縮寫）

圖1，209E的潔凈度級別（圖略）圖中的●標記表示評價潔凈度級別用的對象粒子。

（）內數值是用English unit表示級別。

圖2，JIS B 9920的潔凈度級別的上限濃度

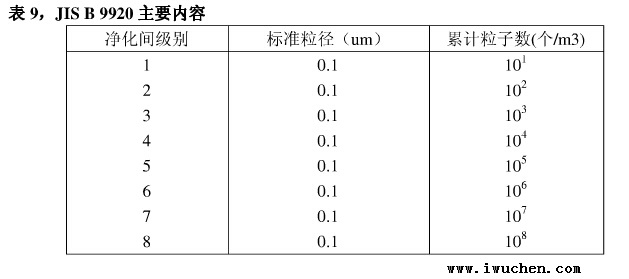

表9，JIS B 9920主要內容

凈化間級別表

表10，美國航空宇宙局規格主要內容

生物凈化間級別

粒子

生物粒子

室內

壓力

mmH2O

溫度℃

濕度

氣流

換氣次數

照度

粒徑

累計

粒子數

個/ft

(個/l)

浮游量

個/ft

(個/l)

沉降量

100

10000

100000

≥0.5

≥5

≥0.5

≥5

100

（3.5）

10000

（350）

65（2.3）

100000

（3500）

700(25)

0.1

（0.0035）

0.5

（0.0176）

2.5

（0.0884）

1200

（12900）

6000

（64000）

30000

（323000）

+13

（+1.3）

以上

推

薦

值

—

層流方式

0.45m/s

±0.1m/s

非層流式

≥20次/h

1080—

1620

二、不同用途所要求的潔凈度

如前所述，凈化車間的級別一般分成M3.5（100）、M4.5（1000）、M5.5（10000）、M6.5（100000）4個級別。但根據各產業領域的作業工序不同，形成必要的級別是不一樣的。例如，在半導體制造工廠等里邊，根據作業內容，要求有M1（10）—M5.5（1000）的凈化間。而且，在制藥工廠里，根據產品的純度、作業工序，需有從M3.5到M6.5（100，000）范圍廣泛的級別不等凈化間。因此說，各種產業所需要的凈化間，其要求的潔凈度是不同的。

就一般級別而言，表11可以作為參考。

表11，各產業所要求的凈化車間級別一覽


領域和產業		潔凈度標準（級別）		內容
領域和產業		SI	English unit	內容
半導體工業 （IC、LSI等）	掩模板對準工藝	M3.5	100
	刻蝕工藝	M3.5	100	腐蝕加工
	擴散工藝	M3.5	100	高純度擴散
	蒸著工藝	M3.5	100	高純度電鍍
	涂布工藝	M3.5	100	感光劑涂布
電子設備	計算器制造	M5.5	10,000	磁頭
	陰極射線管	M5.5	10,000,	遮屏
	磁帶	M5.5	10,000	防止雜音
精密儀器	陀螺、微型軸承	M5.5	10,000	提高精度
	導彈部件、繼電器	M5.5	10,000	防止誤動作
	鐘表、小型計量?jī)x器	M5.5	10,000	組立、封裝、修理
光學、印刷	照相機、印刷電路板	M5.5	10,000	制作
	鏡頭、膠片	M4.5	1,000	連接
	電子制版	M5.5	10,000	制作、檢查
化學藥品	注射液充填	M3.5	100	調和、充填
化學藥品	無菌動物養育	M3.5	100	SPF
化學藥品	抗生物	M5.5	10,000	充填、檢查
化學藥品	一般醫療品	M6.5	100,000	制造
食品	釀造、發酵	上一篇：凈化工作臺-超凈工作臺選型下一篇：初中高效空氣過濾器解決方案相關文章凈化工程對于食品凈化車間廠家的生產又有哪些要求呢？千級、萬級、十萬級凈化車間廠家怎么裝修才能更加讓客戶滿意紡織廠需要建立恒濕車間嗎？電子行業恒溫恒濕車間建設方案生產車間廠房是否需要恒溫恒濕的決定因素珠海訂做恒溫恒濕車間的廠家熱烈慶祝江門日大恒溫恒濕車間順利完工熱烈慶祝宜華木業恒溫恒濕車間工程驗收通過 解決方案手術室凈化工程實驗室凈化工程消毒供應室工程 ICU凈化裝修工程中心供氧工程潔凈廠房工程客服微信專注手術室、實驗室、潔凈室凈化裝修，ICU裝修，負壓隔離病房建設方面，設計、施工、裝修、凈化電話：18980800355 / 18980800355Q Q：970851038 地址：四川省成都市金牛區韋家碾一路118號 Copyright © 2019-2020 四川華銳凈化工程版權所有備案號：蜀ICP備14014297號-3 x 手機 18980800355 電話 18980800355 微信 QQ
